陶瓷造粒噴霧干燥機的工作原理詳細介紹
2019/7/15 13:37:45

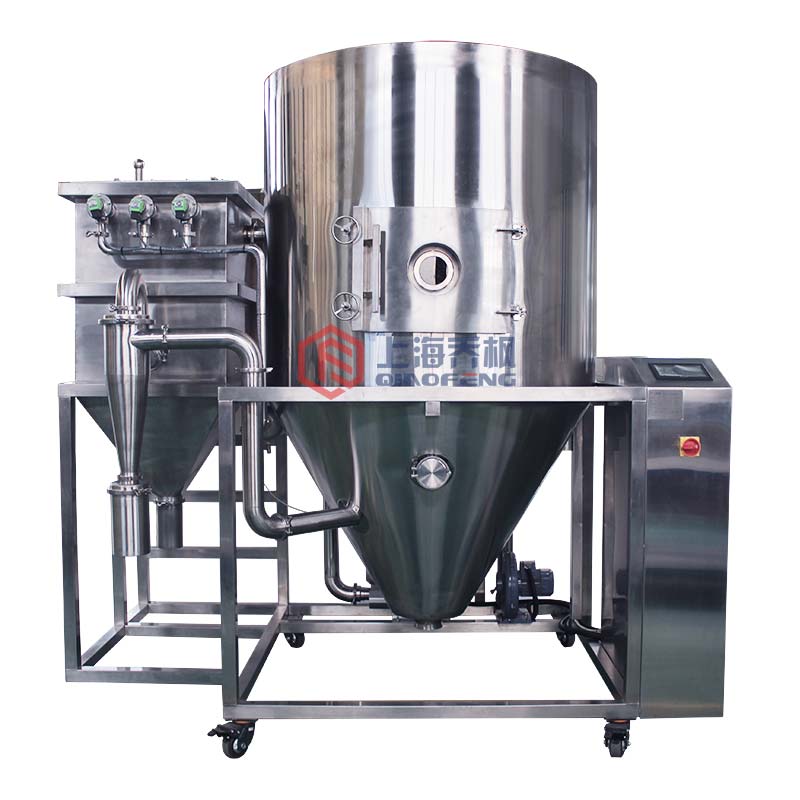

       陶瓷造粒噴霧干燥機是由上海喬楓實業公司研制的造粒噴霧干燥機。  我公司生產的陶瓷造粒噴霧干燥機可用于實驗和小規模生產。 粒子球具有良好的精度和均勻的顆粒。 由于設備很小,可以安裝一般實驗室。 核心部件均為進口設備,其他配件均由國內知名廠家生產,以確保產品的穩定性和安全性。


       在陶瓷造粒噴霧造粒機(干燥機)通過過濾器和加熱裝置干燥介質后,熱空氣被引入熱空氣分配器,熱空氣以向下螺旋方式分配到干燥塔中。 同時,通過我們特殊的粒化霧化器將進料液霧化成數千個單獨的顆粒,形成液滴。 液滴直接與熱空氣接觸,因此大部分水分迅速蒸發,液滴立即變成干燥產品。 干粉顆粒落到安裝在干燥塔底部的出口管上,粉末通過空氣引入旋風分離器,并通過離心力與空氣分離。 將粉末收集在旋風器底部的收集缸中,收集廢氣。 取出空氣泵并排放到大氣中。


       陶瓷造粒噴霧干燥器是一種干燥裝置,其通過流化,噴粉,霧化,固化等產生產品,以達到粒度要求。 陶瓷造粒噴霧干燥器的過程通常在空氣被加熱器加熱并進入流化床底部后開始,并通過分配板接觸材料以使材料流化。 母液或粘合劑通過壓力泵等送至霧化噴嘴,并噴霧在流化顆粒的表面上或在霧化后與顆粒結合。 在連續流化,涂覆和干燥后,顆粒逐漸生長。 在達到所需的粒徑后,它從流化床排出口排出。 可廣泛用于化工,制藥,食品等行業。
